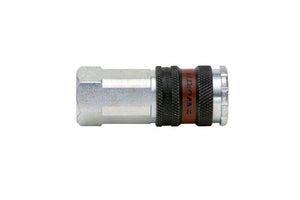

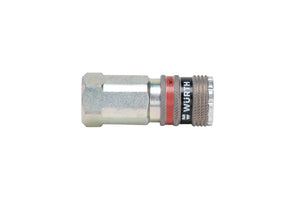

Die Würth Druckluft-Schnellverschlusskupplung Serie 2000 mit Innengewinde verbindet passende Druckluftkomponenten. Die ergonomische Verschlusshülse und die geringe Kuppelkraft ermöglichen laut Hersteller eine Einhandbedienung. Anschlussgewinde und Verpackungsmenge unterscheiden sich je nach gewählter Variante.

Vorteile & Eigenschaften

• Ergonomisch gestaltete Verschlusshülse für einen sicheren Griff.
• Geringe Kuppelkraft für ein einfaches Ein- und Entkuppeln mit einer Hand.
• Gehärtete Verriegelungshülsen.
• Freiliegende Oberflächen laut Hersteller verchromt, vernickelt oder verzinkt, zum Korrosionsschutz.
• Europrofil mit Nennweite 7,6 mm laut Datenblatt der Serie 2000.

Anwendungsbereiche

Zum Verbinden passender Druckluftarmaturen und Druckluft-Verbraucher in Werkstatt und Betrieb. Vor der Auswahl das Kupplungsprofil, die Gewindeausführung und die zulässigen Betriebsbedingungen aller beteiligten Komponenten abgleichen. Die Zugehörigkeit zur gleichen Marke allein begründet keine Kompatibilität.

Anwendung

Die zum Anschluss passende Innengewindevariante auswählen und nach den Vorgaben der beteiligten Komponenten montieren. Zum Kuppeln und Entkuppeln die Verschlusshülse gemäß Herstelleranleitung bedienen. Vor Inbetriebnahme den festen Sitz und die Dichtheit der Verbindung prüfen. Gewindebezeichnungen mit und ohne den Zusatz G nicht ungeprüft gleichsetzen.

Technische Daten & Lieferumfang

• Serie: Würth 2000
• Ausführung: Schnellverschlusskupplung mit Innengewinde
• Kupplungsprofil laut Serien-Datenblatt: Europrofil, Nennweite 7,6 mm
• Maximaler Arbeitsdruck laut Herstellerdatenblatt: 16 bar
• Temperaturbereich der im Datenblatt aufgeführten G-Gewindeausführungen: −20 bis +100 °C
• Außendurchmesser der im Datenblatt aufgeführten Ausführungen: 23 mm

Maße der ausdrücklich im Datenblatt dokumentierten Varianten:

• IG G 1/2 Zoll: Länge 60 mm, Schlüsselweite 25 mm
• IG G 1/4 Zoll: Länge 57 mm, Schlüsselweite 20 mm
• IG G 3/8 Zoll: Länge 60 mm, Schlüsselweite 22 mm

Im Shop stehen außerdem Ausführungen ohne G-Zusatz mit 1/2, 1/4 und 3/8 Zoll zur Auswahl. Die vorstehenden Gewinde- und Maßangaben sind nicht ohne Prüfung auf diese Ausführungen zu übertragen.

Lieferumfang: 1 oder 3 Kupplungen der ausgewählten Variante entsprechend der jeweiligen Variantenbezeichnung. Die Verpackungseinheit ist kein gemischtes Sortiment.

Sicherheits- & Pflegehinweise

Vor Montage, Demontage und Wartung die betroffenen Leitungsabschnitte drucklos machen und gegen unbeabsichtigte Druckbeaufschlagung sichern. Unter Druck stehende Schläuche gegen unkontrollierte Bewegung sichern. Beschädigte oder undichte Kupplungen nicht weiterverwenden. Den zulässigen Betriebsdruck der schwächsten Systemkomponente beachten; das vorliegende Herstellerdatenblatt nennt für die Serie maximal 16 bar. Eine Sicherheitsentlüftung oder ein vollständig verlustfreies Trennen ist in den vorliegenden Unterlagen nicht ausgewiesen.

Hinweis für gewerbliche Nutzer

Für den fachgerechten Einsatz in Druckluftsystemen. Anschlussgewinde, Kupplungsprofil und Einsatzbedingungen vor der Bestellung prüfen. Montage und Wartung durch entsprechend unterwiesene Personen unter Beachtung der Herstelleranleitungen und betrieblichen Arbeitsschutzvorgaben ausführen.
