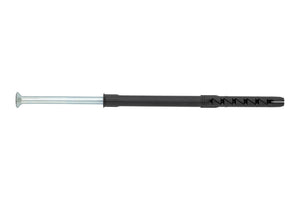

Die Würth AMO-light Abstandsmontage dient zur Befestigung leichter, nicht sicherheitsrelevanter Bauteile an gedämmten Fassaden. Das System kombiniert eine Schraube mit integriertem Nylondübel im Schraubenschaft und einen Kunststoff-Rahmendübel SHARK UR 10. Diese Ausführung hat eine Länge von 230 mm und einen Innenantrieb AW40. Die Verpackungseinheit umfasst 50 Stück.

Vorteile & Eigenschaften

• Integrierter Kunststoffdübel aus Polyamid zur Befestigung des Anbauteils mit einer geeigneten 4-mm-Spanplattenschraube.
• SHARK UR 10 mit Vierfachspreizung und Verdrehsicherung.
• Schraube aus verzinktem Stahl mit Senkkopf und Innenantrieb AW40.
• Nach der Montage sofort belastbar, innerhalb der vom Hersteller genannten Einsatzgrenzen.
• Kunststoffdübel laut Hersteller resistent gegen Verrottung, Witterungseinflüsse und Alterung.

Anwendungsbereiche

Für die Abstandsmontage leichter Bauteile an gedämmten Fassaden, beispielsweise Leuchten, Elektroschalter, Haus- und Hinweisschilder, Alarmanlagen oder Bewegungsmelder. Ausschließlich für nicht sicherheitsrelevante Befestigungen mit einer Kraft von höchstens 10 N je Schraube.

Als geeignete Untergründe nennt der Hersteller Beton, Vollziegel, Kalksandvollstein, Hochlochziegel, Kalksandlochstein, Porenbeton, Hohlblöcke aus Leichtbeton, Vollsteine und Vollblöcke aus Leichtbeton sowie Mauersteine aus Beton.

Anwendung

Bohrloch herstellen und Bohrmehl vollständig entfernen. Loch- und Hohlblocksteine nur im Drehgang ohne Schlagwerk bohren. Kunststoff-Rahmendübel setzen und AMO-light-Schraube eindrehen. Das Anbauteil durch Eindrehen einer geeigneten 4-mm-Spanplattenschraube in den integrierten Kunststoffdübel im Schraubenschaft befestigen.

Für die Befestigung des Anbauteils nur Spanplattenschrauben ohne Bohrspitze, Gegengewinde oder Ringgewinde verwenden. Die erforderliche Einschraubtiefe beträgt 16–26 mm. Montageanleitung und Eignung des Untergrunds beachten.

Technische Daten & Lieferumfang

• System: Würth AMO-light mit Kunststoff-Rahmendübel SHARK UR 10
• Länge: 230 mm
• Bohrernenndurchmesser: 10 mm
• Bohrlochtiefe: 80 mm
• Setztiefe der 230-mm-Ausführung: 70 mm
• Maximale Befestigungshöhe in Vollstein und Lochstein: 160 mm
• Innenantrieb: AW40
• Kopfform: Senkkopf
• Werkstoff der Schraube: Stahl, verzinkt
• Material des Kunststoffdübels: Polyamid (Nylon)
• Erforderlicher Spanplattenschraubendurchmesser zur Anbauteilbefestigung: 4 mm
• Verpackungseinheit: 50 Stück; Kombi-Paket aus AMO-light-Schraube und Kunststoff-Rahmendübel SHARK UR 10

Sicherheits- & Pflegehinweise

Nur für nicht sicherheitsrelevante Bauteile und leichte Lasten mit F ≤ 10 N je Schraube einsetzen. Nicht für sicherheitsrelevante oder schwerere Befestigungen verwenden. Zulässige Befestigungshöhe, Setztiefe, Bohrlochtiefe und Einschraubtiefe einhalten. Die Eignung für den konkreten Wandaufbau und den vorhandenen Untergrund vor der Montage prüfen. Beschädigte Befestigungsteile nicht verwenden.

Hinweis für gewerbliche Nutzer

Montage durch entsprechend qualifizierte Anwender unter Beachtung des Würth-Produktdatenblatts und der betrieblichen Arbeitsschutzvorgaben. Die Auswahl und Auslegung der Befestigung muss zum Bauteil, Untergrund und Fassadenaufbau passen.
